Dettagli:
|
Nome: | Gru del lanciatore del faro abbagliante di costruzione | Parole chiavi: | Macchina di lancio della trave di ponte |
---|---|---|---|
Relazione sull'esperimento del macchinario:: | Fornito | Componenti del centro:: | SpA, motore, cuscinetto, cambio, motore, contenitore a pressione, GE |
Dispositivo di sicurezza:: | Fornito | pendenza trasversale adattabile:: | 2,50% |
Pendenza trasversale massima:: | ≤5% | Garanzia delle componenti del centro:: | 1 anno |
Evidenziare: | Gru di lancio del raggio 600T,gru di lancio del raggio CE,macchina di lancio della trave 600T |

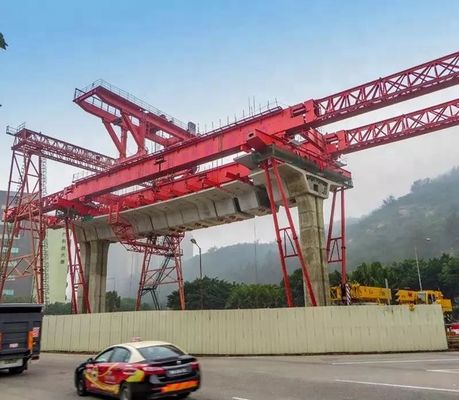

Macchina concreta di lancio del lanciatore del ponte della gru a cavalletto del faro abbagliante di costruzione 600T
Introduzione della macchina di costruzione della trave di ponte

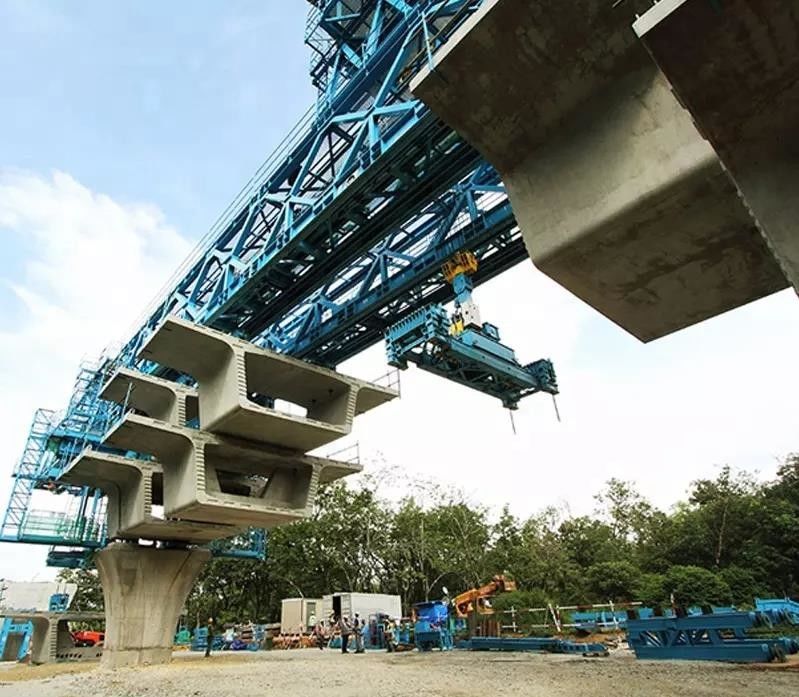

Il cavalletto di lancio di segmento con il metodo prefabbricante della costruzione di ponte di segmento è ampiamente usato per sia la strada principale che i ponti ferroviari. E con l'evoluzione della tecnologia e la costruzione della situazione, la costruzione segmentale dei ponti è diventato popolare dell'ora per quasi ogni ponte e sorpassa la costruzione intorno al mondo.
prefabbricando la trave segmentale sono installati come gruppo sull' intera lunghezza della portata, quindi precomprimono è presentato nella struttura tramite i tendini esterni, rispetto al metodo a mensola equilibrato della costruzione, la portata con il metodo della portata è costruzione più veloce e con meno lavoratori richiesti. È destinata e fabbricata per assicurare i rendimenti elevati, l'efficienza, la sicurezza, la flessibilità e le utilizzazioni successive multiple.
Parametro tecnico della macchina di costruzione della trave di ponte
Modello del prodotto |
SHLG-650 |
Portata |
≤40m |
Altezza di elevazione |
20m |
Peso massimo della sospensione |
650T |
Peso massimo di segmento |
60T |
Intero peso della macchina |
339T |
Pendio longitudinale adatto |
±3% |
Pendenza trasversale adatta |
±3% |
Velocità di lancio |
0-5m/min |
Velocità dell'argano |
0-5m/min |
Velocità di sollevamento dell'argano |
0-2m/min |
Dimensione di segmento |
3mx12.5m×2.5m |
Potere totale |
100kW |
Rapporto elastico di torsione della trave |
1/500 |
Raggio di curvatura del ponte |
R≥ 300m |
Ciclo tipico di costruzione |
di cinque giorni/portata |
Segmenti l'alimentazione |
Inferiore |
Caratteristica della macchina di costruzione della trave di ponte
* il cavalletto di lancio di segmento ha i contributi indipendenti al sistema della rilocazione
* il cavalletto di lancio di segmento ha il sistema di trasporto di sollecitazione indipendente della piattaforma
* il cavalletto di lancio di segmento può la distanza trasversale della trave principale regolabile per l'attaccatura diretta nel caso delle sezioni trasversali differenti
* tutti i supporti principali adottano il sistema di sospensione
* fascio dello spalmatore fornito dell'idraulico del movimento azionato tramite telecomando radio per tutti i movimenti
Caratteristica di sicurezza della macchina di costruzione della trave di ponte
Il ponte di lancio di serie del cavalletto di Shenghua (LG) che erige la macchina è progettato per la sicurezza. Gli argani di sollevamento sono forniti di doppio sistema di rottura. Secondo i requisiti di cliente, possiamo anche fornire il sistema di frenatura triplo.
Il cavalletto di lancio della capriata del doppio di Shenghua è fornito di bottone dell'arresto di emergenza, di commutatore di limite, di sensore, di illuminazione e di altri dispositivi di sicurezza.
Dettagli della macchina di costruzione della trave di ponte
